概 述

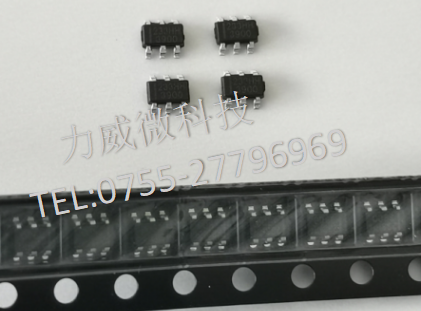

? TTP223K-HA6 TonTouchTM 是單按鍵觸摸檢測芯片, 穩定的觸摸檢測效果可以廣泛的滿 足不同應用的需求, 此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測 PAD 的大小 可依不同的靈敏度設計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性。
特 點
? 工作電壓 2.0V ~ 5.5V
? 工作電流 @VDD=3V﹐無負載 低功耗模式下典型值 2.0uA﹑最大值 4.0uA
? 輸出響應時間大約為低功耗模式 160ms @VDD=3V
? 可以由外部電容 (1~50pF) 調整靈敏度
? 穩定的人體觸摸檢測可取代傳統的按鍵開關
? 提供低功耗模式
? 提供輸出模式選擇 (TOG pin)可選擇直接輸出或鎖存 (toggle) 輸出
? 提供最長輸出時間約 100 秒(±35% @ VDD=3.0V)
? Q pin 為 CMOS 輸出﹐可由 (AHLB pin) 選擇高電平輸出有效或低電平輸出有效
? 上電后約有 0.5 秒的穩定時間﹐此期間內不要觸摸檢測點﹐此時所有功能都被禁止
? 自動校準功能 剛上電的 8 秒內約每 1 秒刷新一次參考值﹐若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸 按鍵，則重新校準周期切換為 4 秒
應用范圍
應用范圍
? 各種消費性產品
? 取代按鈕按鍵
