概 述

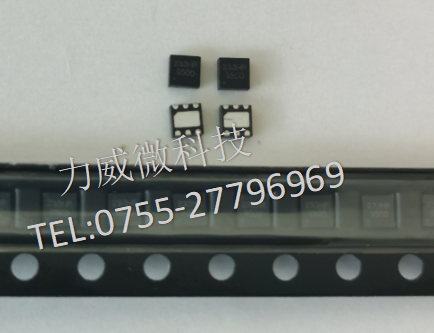

z TTP233H-RB6 TonTouchTM 是單按鍵觸摸檢測芯片, 此觸摸檢測芯片內建穩壓電路, 提供
穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,
此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測 PAD 的大小可依不同的靈敏度設
計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性。
特 點
z 工作電壓 2.4V ~ 5.5V
z 內建穩壓電路提供穩定的電壓給觸摸檢電路使用
z 內建低壓重置(LVR)功能
z 工作電流 @VDD=3V﹐無負載 低功耗模式下典型值 1.5uA?最大值 3uA
z 輸出響應時間大約為低功耗模式 160ms @VDD=3V
z 可以由外部電容 (1~50pF) 調整靈敏度
z 穩定的人體觸摸檢測可取代傳統的按鍵開關
z 提供低功耗模式
z 提供輸出模式選擇 (TOG pin)可選擇直接輸出或鎖存 (toggle) 輸出
z 提供最長輸出時間約 16 秒(±35% @ VDD=3.0V)
z Q pin 為 CMOS 輸出﹐可由 (AHLB pin) 選擇高電平輸出有效或低電平輸出有效
z 上電后約有 0.5 秒的穩定時間﹐此期間內不要觸摸檢測點﹐此時所有功能都被禁止
z 自動校準功能﹐自動校準環境變化
應用范圍
z 各種消費性產品
z 取代按鈕按鍵
